詳細說明 [喜工全自動絲印機]IMD工藝流程詳解無論你是手機界或者汽車界或者家電界或者任何工業產品的CMF，都遇到過一個越來越普及的工藝，本質上講就是一張膜的工藝，學名叫——薄膜裝飾。
薄膜裝飾運用領域廣泛，主要包括IMD、OMD、彩板、水轉印、燙印等，今天，我們來了解一下幾種常見薄膜裝飾制程工藝。
分別是模內裝飾，膜外裝飾，彩板，水轉印和熱轉印。
01
模內裝飾 IMD
〈概念IMD〉
將印刷完成的薄膜利用不同型式置入模具，經射出成型后，得到具有印刷質感之成型，結合產品設計、模具技術部與傳統后加工技術為一體的制程技術。主要應用材料包含片材、樹脂、油墨三部分。
〈模內裝飾技術分類及制程工藝IMD〉

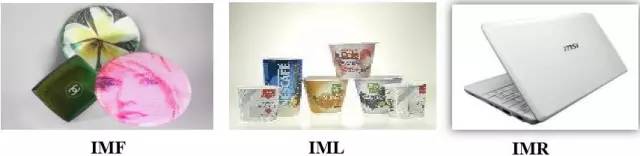

一般模內裝飾按照制程及產品結構形狀的不同，大致分為三種：
In-Mold Label 模內貼標，簡稱IML-2D
In-Mold Roller 模內轉印，簡稱IMR-2D
In-Mold Forming模內熱壓，簡稱IMF-3D

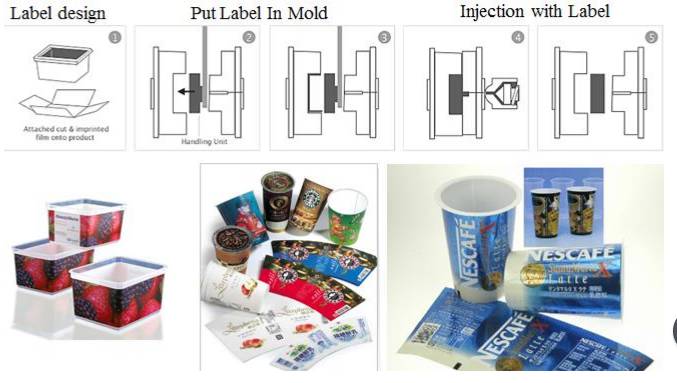

In-Mold Label 模內貼標制程
圖 IML工藝流程

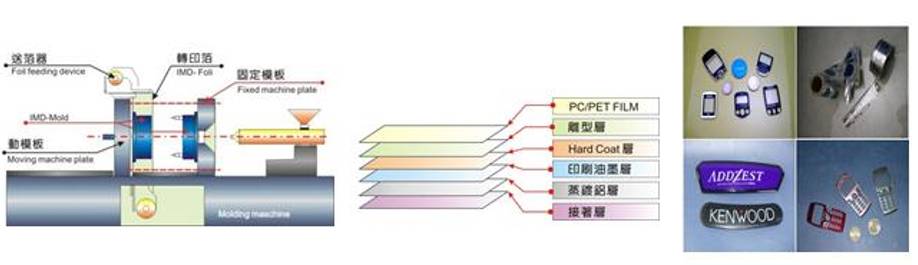

In-Mold Roller 模內轉印制程
制程步驟:將薄膜送進模具內并定位，接著合模后圖樣轉印至射出產品，打開模具后薄膜剝離，產品頂出。
技術特點:生產速度快、良率穩定、成本低，符合3C產業需求變化大、生命周期短的需求。 應用產品:手機、數碼相機及3C產品等。

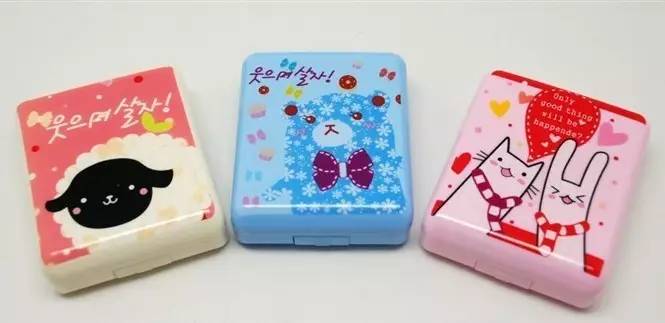

圖 IMR應用工藝
In-Mold Forming 模內熱壓制程

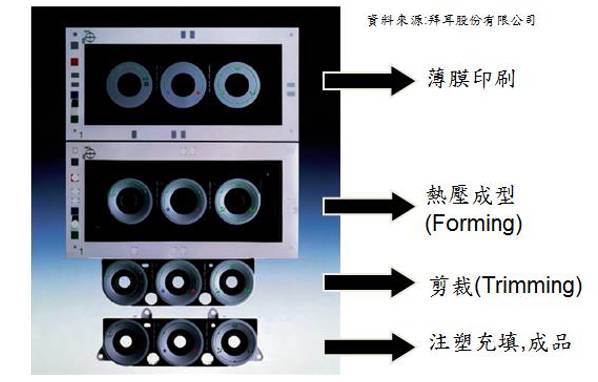

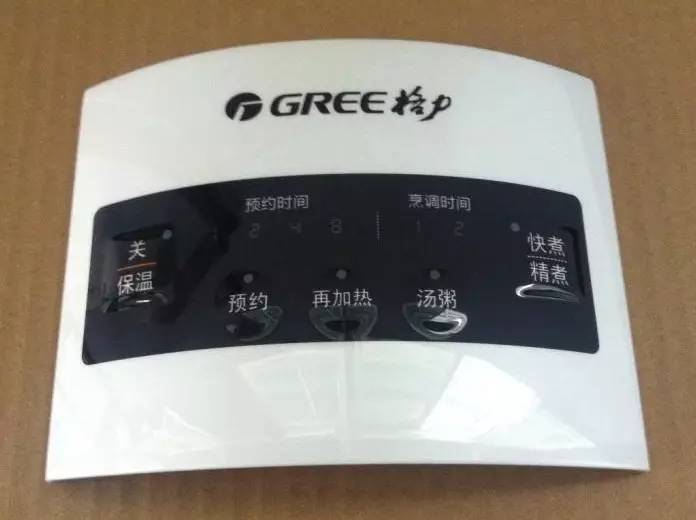

圖 IMF應用工藝
02
膜外裝飾 OMD
〈概念OMD〉
模外裝飾（Out Mold Decoration）簡稱OMD，是視覺、觸覺、功能整合展現，IMD延伸之裝飾技術，是一種結合印刷、紋理結構及金屬化特性之3D表面裝飾技術。
〈模外裝飾技術分類及制程OMD〉
OMD分為OMF和OMR。
OMF(Forming Film)：在OMD中，具有包覆膜，需有后段沖切制程。
OMR(Release Film) ：在OMD中，薄膜可撕開，避免沖切制程 。
圖 OMF簡單工藝展示
〈模外裝飾技術應用工藝OMD〉

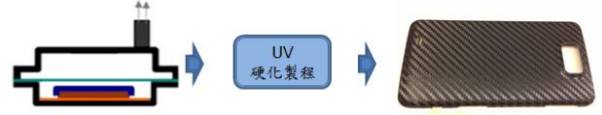

圖 模外裝飾技術應用工藝
注: 使用OMF制程需要剪裁，使用OMR制程不需要剪裁，但增加UV制成。
03
彩板/彩涂鋼板
〈概念彩板〉

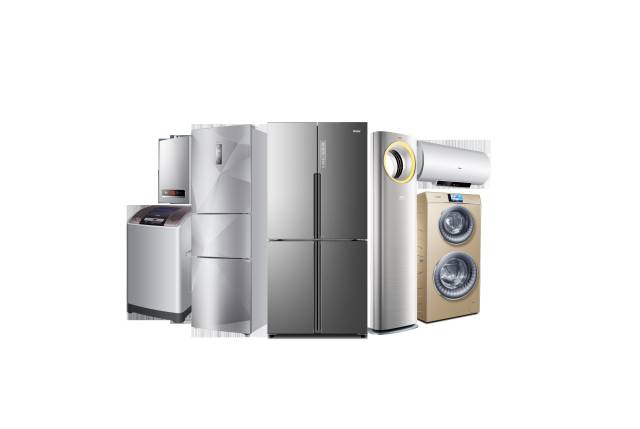

彩涂板又指彩涂鋼板、彩板，是一種帶有有機涂層的鋼板。彩色涂層鋼板是以冷軋鋼板和鍍鋅鋼板為基板，經過表面預處理（脫脂、清洗、化學轉化處理），以連續的方法涂上涂料（輥涂法），經過烘烤和冷卻而制成的產品。彩板在白色家電領域應用廣泛，以及電視機后殼、電腦機箱、小家電、船舶內飾、家居裝飾等方面均有應用。
〈彩板分類彩板〉
按市場用途分類
彩涂鋼板市場用途主要分為建筑、家電和交通運輸?shù)热糠郑渲薪ㄖI域所占比例最大，家電業次之，交通運輸業只占較少一部分。
按基板分類
通常用于有機涂層鋼板的基板有：冷軋板、熱鍍鋅板、電鍍鋅板、合金化板、鍍鋅鋁板、電鍍鋅合金板、鍍錫板、鍍鉻板、鋁板等。
按工藝分類
按涂覆方法不同，有噴涂法、輥涂法、粉末法、復膜法、印刷法等工藝制得的有機涂層鋼板。因涂覆次數不同還可分為一涂一烘、兩涂兩烘、三涂三烘等不同工藝涂覆制得的有機涂層鋼板。另外，還可按壓花和印花加工分，如木紋、大理石紋等。
按涂料分類
通常按用于彩涂板的涂料分類，主要有聚氯乙烯涂層鋼板，聚酯涂層鋼板，丙烯酸涂層鋼板，氟碳涂層鋼板、硅聚酯涂層鋼板等。
按涂層性能分類
按有機涂層性能可分為高耐候涂層板、耐高溫涂層板、自熄涂層板、滅菌涂層板、不粘雪涂層板、耐指紋涂層板以及自潤滑涂層板等。
〈彩板的種類及其構成彩板〉
PCM彩板
PCM彩板即為熱鍍鋅基板上的連續輥涂裝飾。1936年，第一代彩板PCM起源于美國，最初用于替代木質百葉窗。
PCM也叫彩色預涂鋼板，第一代彩板產品，就是在金屬基板上進行預先涂裝，即在金屬表面噴涂油漆。該類產品主要優勢在于色彩豐富，生產效率高，成本優勢較大。但一般為單色產品，可能不適于高檔產品的外觀，但在歐洲品牌的冰箱、以及國內的洗衣機等產品中都得到廣泛應用。

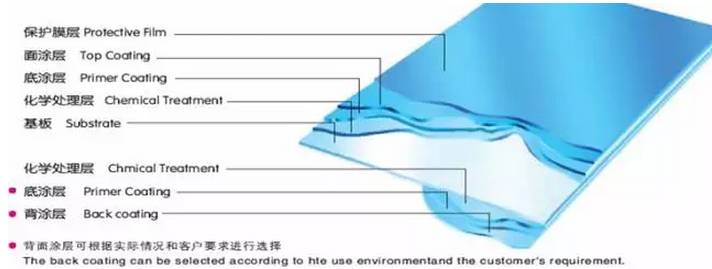

圖 PCM彩板結構
PPM彩板
印刷PPM彩板是為了增加產品豐富圖案效果的同時又能保證產品防腐性能而專門設計的一種彩色涂層鋼板。
PPM產品為第四代彩板產品，為輥涂彩板，涂覆次數可達到兩涂兩烘甚至三涂三烘，外觀效果不再局限于單色，可根據需求印刷做出豐富的外觀效果。該產品幾乎同時兼?zhèn)淞送庥^與品質以及成本優勢，應用較為廣泛。
圖 PPM產品結構
VCM彩板
VCM即PET/PVC貼膜彩色鋼板，通常是指將鍍鋅基板進行表面處理后涂敷(輥涂)或粘結有機薄膜并烘烤而成的產品。
VCM產品即在金屬表面復合PVC薄膜，使其牢固結合，又稱PET/PVC貼膜彩色鋼板。該產品具有靚麗的外觀、優異的加工性能、耐腐蝕耐刮傷等優點，且可實現低光到高光的不同效果。表面的膜材具備可印刷等特殊處理的特性，可表現出多種色彩及紋理效果。

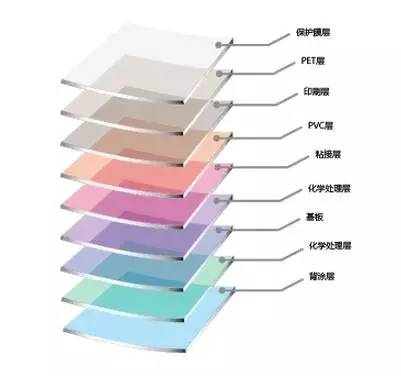

圖 VCM產品結構圖
PEM彩板
PEM彩板不僅具備靚麗的外觀和優秀的裝飾效果，而且完全不含PVC，是真正意義上的綠色彩板，已經成為家電彩板和裝飾彩板行業發展的新導向的新趨勢。
PEM產品是VCM產品的環保升級，該產品去掉了VCM的PVC層，保留PET層，不僅具有靚麗的表面效果，且符合真正意義上的綠色環保。
圖 PEM產品結構圖
ACM彩板
ACM產品是一種新型復合彩板，是將PET與AL合金鉑復合后與鋼板進行層壓，外觀金屬質感非常強烈。金屬感的增強可直接提升家電外觀的質感，適合應用于高檔家電產品外觀。

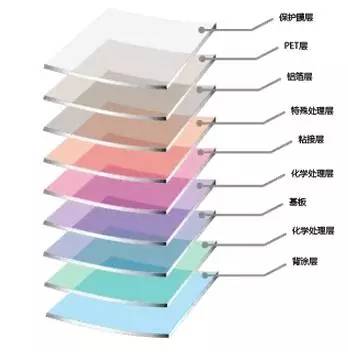

圖 ACM產品結構圖
〈彩板生產過程彩板〉

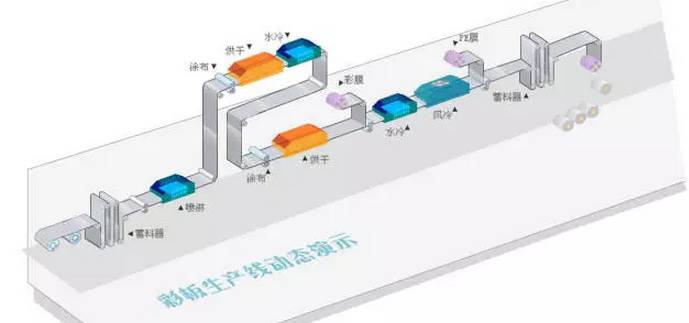

圖 彩板生產過程及其產品應用
04
水轉印
〈概念水轉印〉
水轉印是種通過水的作用，將平面印刷的圖文轉印至不同材質物體表面的技術。水轉印又分為水標轉印與水披覆轉印（曲面披覆）兩種，水標轉印主要用于文字與寫真圖案的轉印，水披覆轉印則主要用于在整個物體表面進行完整的轉印。
〈制程工藝水轉印〉
圖 水轉印工藝制程

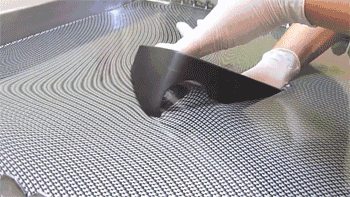

水轉印工藝動態演示

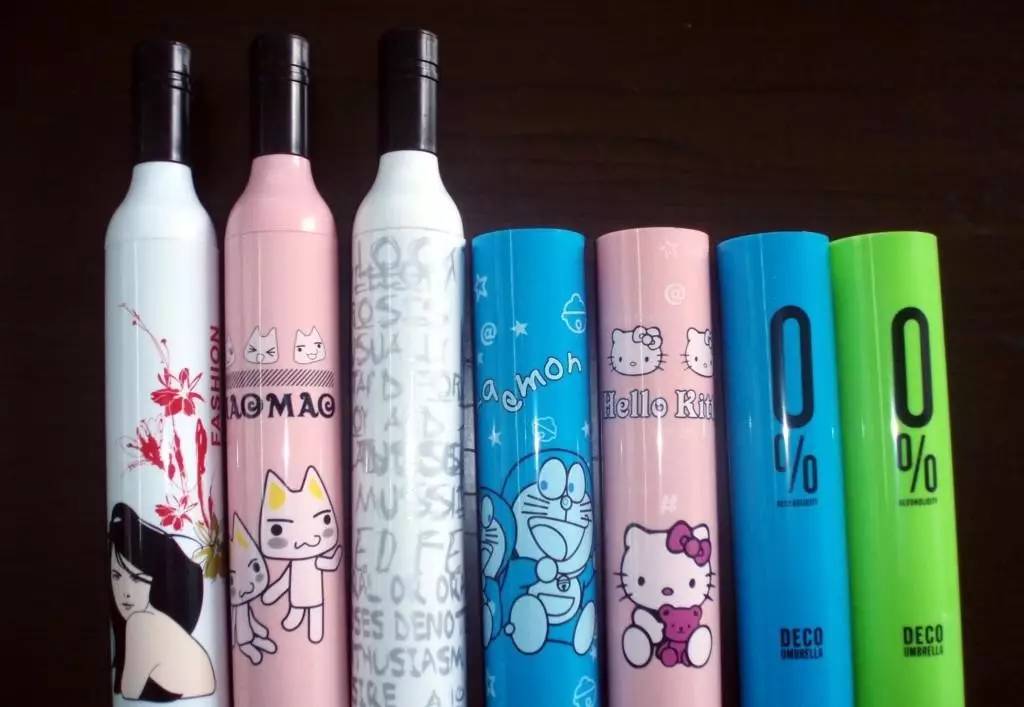

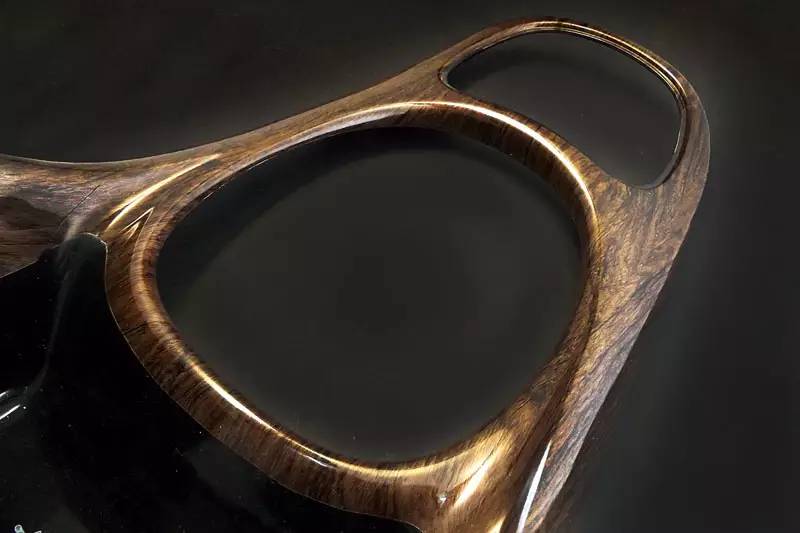

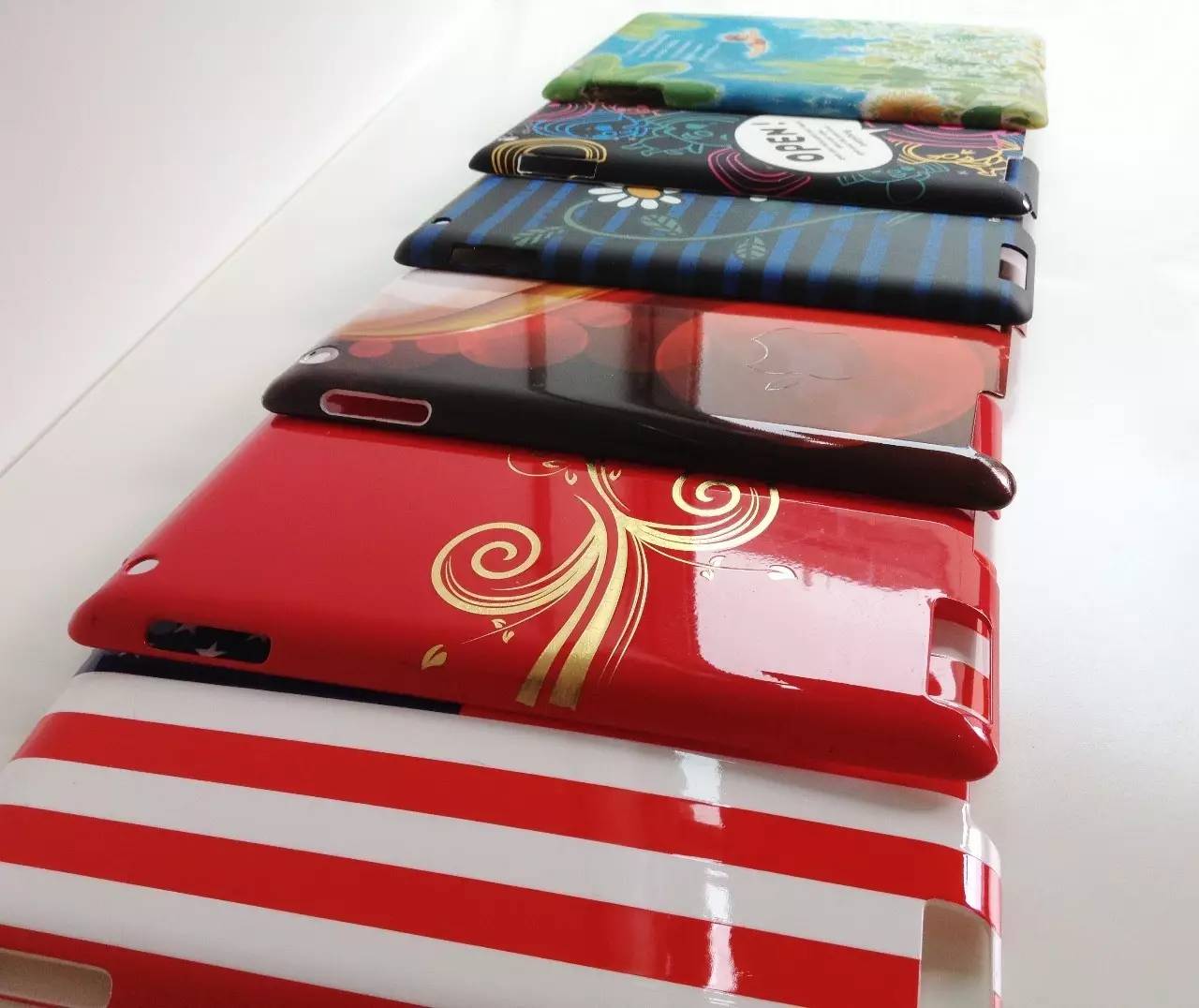

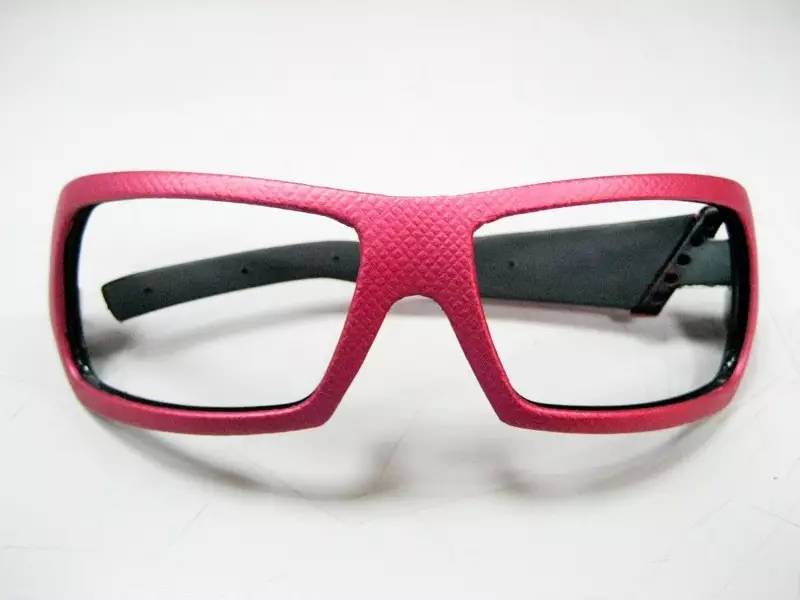

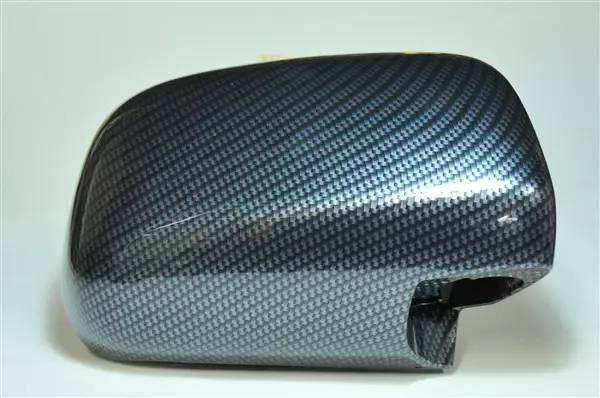

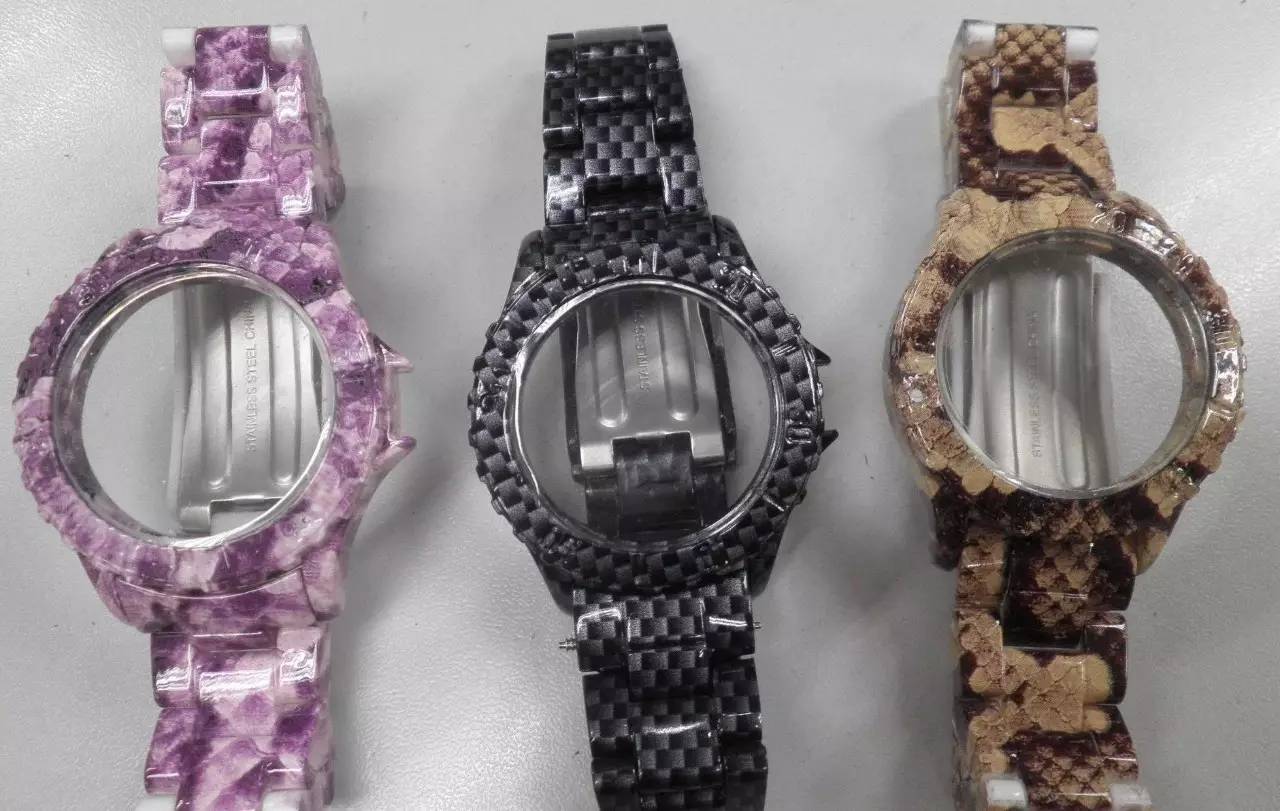

水轉印產品圖，來自網絡。
05
熱轉印
〈概念熱轉印〉
熱轉印是一項新興的印刷工藝，由國外傳入不過10多年的時間。該工藝印刷方式分為轉印膜印和轉印加工兩大部分。
轉印膜印刷采用網點印刷（分辨率達300dpi），將圖案預先印在薄膜表面，印刷的圖案具備層次豐富、色彩鮮艷等特點，能達到設計圖案者的要求效果，并且適合大批量生產。

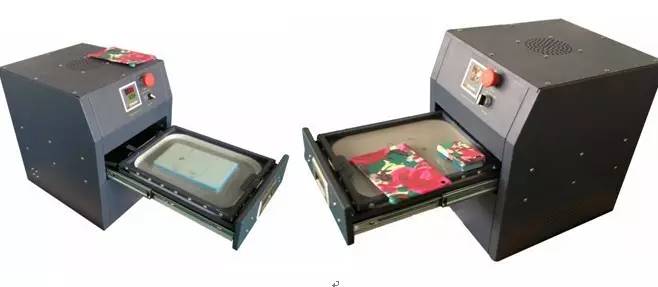

轉印加工通過熱轉印機一次加工（加熱加壓）將轉印膜上精美的圖案轉印在產品表面，成型后油墨層與產品表面溶為一體，逼真漂亮，大大提高產品的檔次。但由于該工藝技術含量較高，許多材料均需進口。
〈制程工藝熱轉印〉

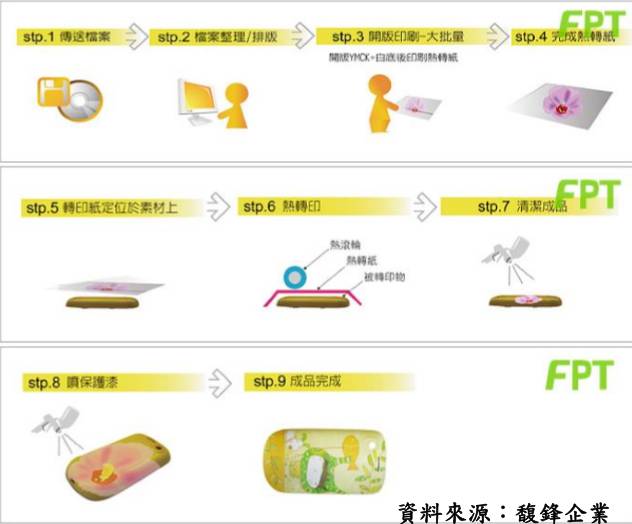

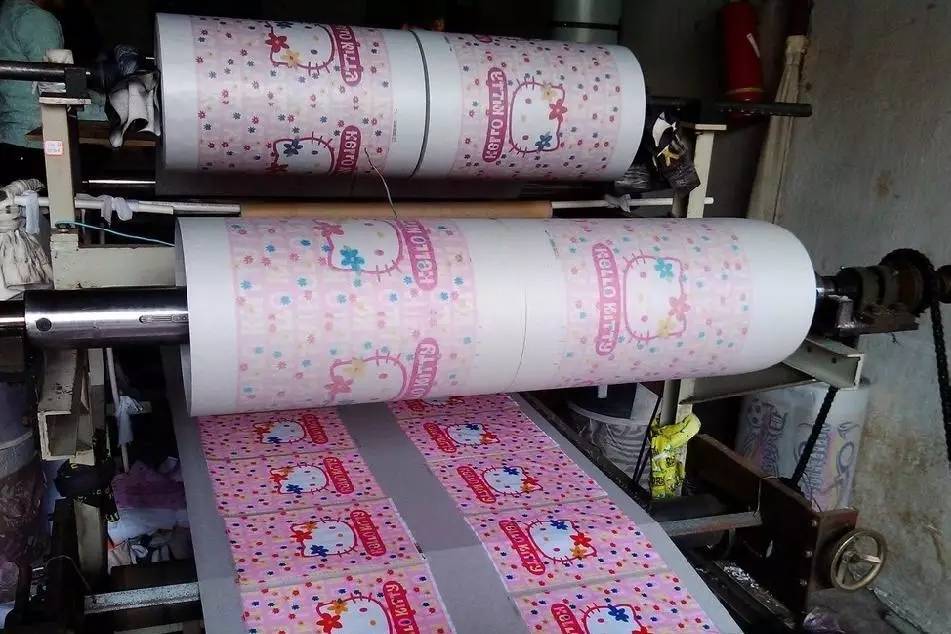

圖 熱轉印工藝
